El tablero eléctrico de distribución es uno de los elementos centrales de una instalación eléctrica. Desde este punto se recibe la alimentación, se distribuye la energía entre diferentes circuitos y se concentran los dispositivos destinados a proteger a las personas, los conductores y los equipos conectados.

Una instalación incorrecta puede provocar sobrecalentamientos, cortocircuitos, disparos frecuentes, daños en maquinaria, incendios o accidentes por contacto eléctrico. Por esta razón, instalar un tablero no consiste simplemente en fijar un gabinete y conectar interruptores.

El proyecto debe considerar la demanda eléctrica, los niveles de cortocircuito, la capacidad de los conductores, las condiciones ambientales, la coordinación de protecciones y las futuras necesidades de la instalación.

En Chile, el Decreto N.º 8 regula la seguridad de las instalaciones de consumo eléctrico, mientras que el Pliego Técnico Normativo RIC N.º 02 establece requisitos específicos para los tableros eléctricos. La SEC también contempla el RIC N.º 17 para las actividades de operación y mantenimiento.

¿Qué es un tablero eléctrico de distribución?

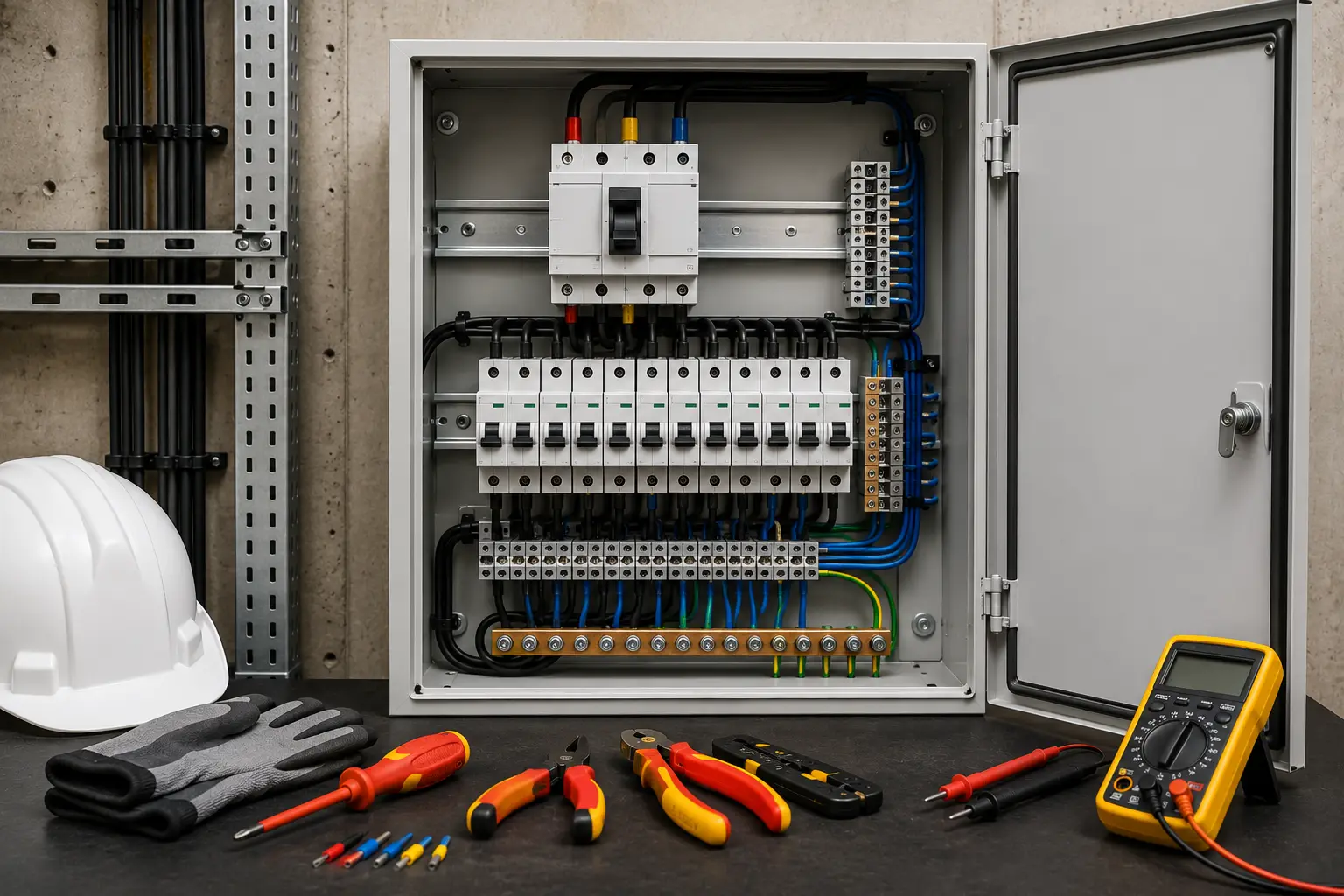

Un tablero eléctrico es un conjunto de componentes instalados dentro de una envolvente y destinados a distribuir, proteger, controlar o medir la energía eléctrica.

Dependiendo de su función, puede incorporar:

  • Interruptores automáticos.
  • Fusibles.
  • Dispositivos diferenciales.
  • Barras de distribución.
  • Contactores.
  • Relés de protección.
  • Guardamotores.
  • Fuentes de alimentación.
  • Medidores eléctricos.
  • Regletas de conexión.
  • Sistemas de control y automatización.
  • Dispositivos contra sobretensiones.

En proyectos residenciales pequeños también se utiliza la expresión “caja de distribución”. Sin embargo, en instalaciones comerciales e industriales suele ser más apropiado hablar de tablero eléctrico, especialmente cuando contiene dispositivos de protección, comando o medición.

¿Puede cualquier persona instalar un tablero eléctrico?

No.

La instalación de un tablero implica trabajar con circuitos capaces de producir descargas eléctricas, arcos, sobrecalentamientos y corrientes de cortocircuito elevadas.

En Chile, las instalaciones de consumo deben ser proyectadas, ejecutadas y dirigidas por un instalador eléctrico autorizado por la SEC o por un profesional legalmente habilitado, con la clase correspondiente al alcance del trabajo.

Una persona sin preparación no debe:

  • Abrir un tablero energizado.
  • Modificar sus conexiones.
  • Sustituir protecciones.
  • Agregar circuitos.
  • Manipular barras.
  • Cambiar conductores.
  • Alterar la puesta a tierra.
  • Realizar pruebas de energización.

Las siguientes etapas describen los criterios técnicos generales de un proyecto, pero no sustituyen el trabajo de un instalador autorizado.

1. Define la función del tablero

Antes de seleccionar el gabinete, es necesario determinar qué función cumplirá dentro de la instalación.

Puede tratarse de:

  • Un tablero general.
  • Un tablero auxiliar.
  • Un tablero de distribución.
  • Un tablero de comando.
  • Un tablero para motores.
  • Un tablero de transferencia.
  • Un tablero de servicios de emergencia.
  • Un tablero de automatización.

También se debe definir qué áreas o equipos alimentará.

Por ejemplo, un tablero industrial podría separar:

  • Iluminación.
  • Tomas de servicio.
  • Motores.
  • Bombas.
  • Climatización.
  • Maquinaria de producción.
  • Sistemas de control.
  • Servidores.
  • Sistemas de emergencia.

Esta definición permite calcular correctamente la cantidad de circuitos, el tamaño del gabinete y los dispositivos que se instalarán.

2. Realiza un levantamiento de cargas

El dimensionamiento debe comenzar con una lista de los equipos que serán alimentados.

Para cada carga conviene conocer:

  • Potencia nominal.
  • Tensión de funcionamiento.
  • Número de fases.
  • Corriente nominal.
  • Factor de potencia.
  • Corriente de arranque.
  • Cantidad de horas de operación.
  • Simultaneidad de uso.
  • Criticidad para la empresa.

No basta con sumar las potencias indicadas en las placas. También se debe estudiar la demanda máxima esperada y la forma en que las cargas operarán durante una jornada normal.

Los motores, variadores de frecuencia, equipos de soldadura y otras cargas especiales pueden producir corrientes de arranque, armónicos o perturbaciones que deben considerarse desde la etapa de diseño.

3. Selecciona una ubicación apropiada

El tablero debe instalarse en un lugar que permita una operación segura y un acceso adecuado para mantenimiento.

La ubicación debe evaluarse considerando:

  • Humedad.
  • Presencia de polvo.
  • Temperatura.
  • Exposición al sol.
  • Riesgo de golpes.
  • Sustancias corrosivas.
  • Materiales inflamables.
  • Posibilidad de ingreso de agua.
  • Acceso de personas no autorizadas.
  • Ventilación.
  • Espacio frontal de trabajo.
  • Rutas de evacuación.

No debe instalarse detrás de maquinaria, muebles, materiales almacenados o elementos que dificulten su apertura.

En ambientes industriales agresivos se necesita una envolvente compatible con las condiciones del lugar. El grado de protección debe seleccionarse según la exposición al polvo, agua, impactos y agentes contaminantes.

4. Dimensiona correctamente la envolvente

El gabinete debe disponer de espacio suficiente para instalar los componentes y organizar los conductores sin producir acumulaciones excesivas.

Al determinar su tamaño se debe contemplar:

  • Cantidad de dispositivos.
  • Dimensiones de interruptores y contactores.
  • Barras de distribución.
  • Canaletas interiores.
  • Regletas.
  • Radios de curvatura de los conductores.
  • Disipación térmica.
  • Acceso para inspección.
  • Posibles ampliaciones.

Un tablero lleno desde el primer día puede dificultar cualquier modificación futura.

La reserva disponible no debe analizarse únicamente como una cantidad de módulos vacíos. También se necesita comprobar que el alimentador, las barras, las protecciones principales y la ventilación tengan capacidad para admitir nuevas cargas.

5. Selecciona las protecciones adecuadas

Cada circuito necesita dispositivos capaces de actuar frente a las fallas previstas.

Dependiendo del proyecto, pueden utilizarse:

  • Interruptores termomagnéticos.
  • Interruptores de caja moldeada.
  • Fusibles.
  • Dispositivos diferenciales.
  • Guardamotores.
  • Relés térmicos.
  • Relés electrónicos.
  • Protecciones contra pérdida de fase.
  • Dispositivos contra sobretensiones.
  • Relés de sobrecorriente.

La selección debe considerar:

  • Corriente nominal.
  • Capacidad de los conductores.
  • Tensión de servicio.
  • Corriente de cortocircuito disponible.
  • Tipo de carga.
  • Curva de actuación.
  • Capacidad de interrupción.
  • Condiciones ambientales.
  • Coordinación con otras protecciones.

Instalar un interruptor de mayor amperaje para evitar disparos no constituye una solución. Puede dejar el conductor o el equipo sin una protección adecuada.

6. Planifica la distribución interna

La organización interna debe definirse antes de realizar las conexiones.

Una disposición clara puede separar:

Zona de entrada

Incluye la llegada de la alimentación, el interruptor principal, las barras y los dispositivos generales de protección.

Zona de distribución

Contiene los interruptores y elementos destinados a los circuitos de salida.

Zona de control

Puede incorporar relés, contactores, fuentes, controladores y dispositivos de automatización.

Zona de conexiones

Incluye las regletas de entrada, salida, neutro y protección.

Esta separación facilita la inspección y reduce el riesgo de confundir conductores de potencia, control o comunicación.

Los cables deben organizarse mediante elementos adecuados, como:

  • Canaletas.
  • Regletas.
  • terminales.
  • Marcadores.
  • Prensaestopas.
  • Rieles.
  • Barras de distribución.
  • Abrazaderas.

No deben permanecer sueltos, sometidos a tensión mecánica o apoyados sobre bordes capaces de deteriorar el aislamiento.

7. Instala y fija correctamente el gabinete

La superficie debe ser capaz de soportar el peso del tablero y de sus componentes.

Antes del montaje se debe comprobar:

  • Nivelación.
  • Resistencia del soporte.
  • Distancias de acceso.
  • Apertura completa de las puertas.
  • Entrada y salida de canalizaciones.
  • Posibilidad de mantenimiento.
  • Protección frente a vibraciones.
  • Necesidad de anclajes especiales.

Los tableros de mayor tamaño pueden requerir bases metálicas, fundaciones o sistemas de anclaje diseñados específicamente.

Las perforaciones realizadas en la envolvente no deben reducir innecesariamente su grado de protección. Las entradas de conductores deben sellarse mediante accesorios apropiados.

8. Implementa la puesta a tierra y el enlace equipotencial

Las partes metálicas del tablero deben integrarse correctamente al sistema de protección.

Esto puede incluir:

  • Gabinete.
  • Puertas metálicas.
  • Placas de montaje.
  • Canaletas metálicas.
  • Barras de protección.
  • Estructuras.
  • Envolventes de equipos.

La continuidad eléctrica no debe suponerse únicamente porque dos piezas estén unidas mediante bisagras, tornillos o contacto mecánico.

Se deben utilizar conductores, terminales y uniones apropiadas, verificando posteriormente la continuidad.

El sistema de puesta a tierra y el enlace equipotencial forman parte de las medidas fundamentales contra contactos eléctricos peligrosos contempladas por los pliegos técnicos de la SEC.

9. Identifica todos los circuitos

Cada interruptor, conductor y regleta debe poder identificarse fácilmente.

El etiquetado debe ser:

  • Legible.
  • Permanente.
  • Coherente con los planos.
  • Resistente al ambiente.
  • Comprensible para el personal técnico.
  • Actualizado después de cada modificación.

Se recomienda identificar:

  • Nombre del tablero.
  • Alimentación de origen.
  • Interruptor principal.
  • Circuitos de salida.
  • Tensiones presentes.
  • Contactores.
  • Relés.
  • Regletas.
  • Barras.
  • Cargas críticas.
  • Sistemas de emergencia.

El tablero también debe disponer de la documentación técnica correspondiente, como diagramas, listados de circuitos y antecedentes de sus componentes.

10. Desenergiza, bloquea y verifica

Antes de cualquier trabajo se deben identificar todas las fuentes que pueden energizar el tablero.

Estas pueden incluir:

  • Alimentación principal.
  • Generadores.
  • Sistemas UPS.
  • Baterías.
  • Sistemas fotovoltaicos.
  • Circuitos auxiliares.
  • Alimentaciones procedentes de otro tablero.
  • Condensadores u otros elementos de almacenamiento.

El procedimiento debe incluir la desconexión, el bloqueo, la señalización y la verificación de ausencia de tensión mediante un instrumento adecuado.

Mover un interruptor a la posición de apagado no demuestra por sí solo que todos los componentes estén desenergizados.

11. Realiza las conexiones conforme al proyecto

Las conexiones deben ejecutarse siguiendo los planos, diagramas y especificaciones técnicas del proyecto.

Durante esta fase se debe controlar:

  • Correspondencia de conductores.
  • Calidad de los terminales.
  • Longitud de pelado.
  • Compatibilidad de materiales.
  • Apriete indicado por el fabricante.
  • Separación entre circuitos.
  • Identificación.
  • Ausencia de cobre expuesto.
  • Fijación mecánica.
  • Radios de curvatura.
  • Protección de los ingresos.

No se deben colocar varios conductores en un terminal que no esté diseñado para recibirlos.

Tampoco deben realizarse empalmes improvisados dentro del tablero.

12. Efectúa pruebas antes de la energización

Antes de poner la instalación en servicio se debe comprobar que el montaje coincida con el proyecto y que no existan errores de conexión.

Las verificaciones pueden incluir, según el alcance:

  • Inspección visual.
  • Continuidad de conductores de protección.
  • Resistencia de aislamiento.
  • Polaridad.
  • Secuencia de fases.
  • Apriete de conexiones.
  • Funcionamiento de dispositivos diferenciales.
  • Operación de interruptores.
  • Pruebas de control.
  • Verificación de señalización.
  • Revisión del diagrama unilineal.
  • Correspondencia entre etiquetas y circuitos.

La documentación de pruebas y el plano unilineal permiten conservar un registro del estado inicial del tablero. La SEC incluye dentro de sus antecedentes técnicos la verificación de equipos, rotulación, circuitos, documentación y funcionamiento eléctrico de los tableros.

13. Energiza de manera controlada

La primera energización debe seguir un procedimiento planificado.

Antes de comenzar se debe:

  • Retirar herramientas y materiales.
  • Instalar las cubiertas.
  • Cerrar espacios abiertos.
  • Confirmar que no haya personas trabajando.
  • Informar al personal involucrado.
  • Revisar los bloqueos.
  • Verificar la posición de los interruptores.
  • Confirmar las condiciones de seguridad.

Los circuitos deben ponerse en funcionamiento de forma controlada, observando posibles alarmas, sonidos, olores, vibraciones o temperaturas anormales.

Después de energizar se deben comprobar las tensiones y corrientes correspondientes mediante instrumentos adecuados.

Errores frecuentes durante la instalación

Entre los problemas que deben evitarse se encuentran:

  • Instalar el tablero sin un cálculo de carga.
  • Elegir un gabinete demasiado pequeño.
  • Ubicarlo en un lugar húmedo o inaccesible.
  • Utilizar protecciones incompatibles.
  • Sobrecargar los terminales.
  • Dejar conductores sin identificación.
  • Mezclar potencia y comunicaciones sin planificación.
  • No conectar las partes metálicas a tierra.
  • Realizar perforaciones sin sellarlas.
  • Dejar cables sueltos.
  • Omitir las pruebas de aislamiento.
  • Energizar sin revisar el montaje.
  • No actualizar los planos.
  • Instalar componentes sin considerar la temperatura.
  • Permitir el acceso a personas no autorizadas.

Diferencia entre un tablero y una caja de empalmes

Aunque ambos elementos contienen conductores, no cumplen la misma función.

Tablero de distribución

Puede distribuir energía e incorporar interruptores, fusibles, dispositivos diferenciales, barras y equipos de control.

Caja de empalmes

Se utiliza principalmente para alojar conexiones o derivaciones entre conductores. Normalmente no constituye el centro de protección y distribución de la instalación.

La selección incorrecta de una envolvente puede generar falta de espacio, dificultad de mantenimiento y una protección insuficiente frente al ambiente.

¿Con qué frecuencia debe inspeccionarse un tablero?

No existe una frecuencia única aplicable a todas las instalaciones.

El programa debe definirse considerando:

  • Tipo de actividad.
  • Criticidad de las cargas.
  • Ambiente.
  • Nivel de contaminación.
  • Horas de funcionamiento.
  • Antigüedad.
  • Recomendaciones de los fabricantes.
  • Historial de fallas.
  • Resultados de inspecciones anteriores.

En una planta industrial sometida a polvo, vibración o funcionamiento continuo, las revisiones pueden requerirse con mayor frecuencia que en una instalación de baja utilización.

El RIC N.º 17 establece disposiciones relacionadas con la operación, mantenimiento y verificación de las instalaciones de consumo eléctrico.

¿Qué debe revisarse durante el mantenimiento?

Un programa de mantenimiento puede contemplar:

  • Estado exterior del gabinete.
  • Presencia de humedad.
  • Corrosión.
  • Acumulación de polvo.
  • Condición de sellos.
  • Funcionamiento de ventiladores.
  • Estado de indicadores.
  • Temperaturas anormales.
  • Apriete de conexiones.
  • Estado de interruptores y contactores.
  • Continuidad de tierra.
  • Identificación de circuitos.
  • Actualización de planos.
  • Funcionamiento de protecciones.
  • Termografía.
  • Calidad de energía.

Si se detectan olores, ruidos, disparos frecuentes, decoloración o temperaturas elevadas, el tablero debe ser evaluado por personal competente.

Beneficios de una instalación profesional

Un tablero correctamente diseñado e instalado permite:

  • Reducir el riesgo de accidentes.
  • Proteger los conductores.
  • Evitar daños en equipos.
  • Facilitar el mantenimiento.
  • Localizar fallas con mayor rapidez.
  • Mejorar la continuidad operacional.
  • Mantener los circuitos organizados.
  • Preparar futuras ampliaciones.
  • Reducir interrupciones inesperadas.
  • Conservar documentación técnica confiable.

Instalación de tableros eléctricos con Elecso

En Elecso desarrollamos soluciones eléctricas para empresas, industrias, edificios, talleres y centros productivos.

Nuestro trabajo puede considerar la evaluación de cargas, diseño, fabricación, instalación, ampliación, mantenimiento y modernización de tableros eléctricos.

Cada proyecto debe analizarse según las características de la instalación, el ambiente, los equipos conectados y las necesidades futuras de la empresa.

¿Necesitas instalar o modernizar un tablero eléctrico de distribución?

Contacta a Elecso para evaluar tu proyecto y desarrollar una solución eléctrica segura, organizada y preparada para las exigencias de tu operación.

Preguntas frecuentes

¿Puedo instalar personalmente un tablero eléctrico?

No se recomienda. En Chile, estos trabajos deben ser desarrollados por instaladores autorizados o profesionales habilitados para el alcance correspondiente.

¿Cómo se determina el tamaño del tablero?

Se consideran la cantidad y dimensiones de los componentes, el espacio para conductores, la disipación térmica, la accesibilidad y las futuras ampliaciones.

¿Qué protecciones debe incorporar?

Depende de las cargas y características del proyecto. Puede requerir interruptores automáticos, diferenciales, fusibles, guardamotores, relés y protección contra sobretensiones.

¿Es obligatorio conectar el gabinete a tierra?

Las partes metálicas accesibles deben integrarse correctamente a las medidas de protección y al sistema de puesta a tierra correspondiente.

¿Se puede instalar un tablero en exteriores?

Sí, siempre que la envolvente, los sellos, accesorios y componentes sean adecuados para las condiciones ambientales del lugar.

¿Qué ocurre si un interruptor se dispara frecuentemente?

Debe investigarse la causa. Puede existir una sobrecarga, cortocircuito, fuga, falla del equipo o una selección incorrecta de la protección.

¿Es suficiente que quede espacio físico para agregar circuitos?

No. También se debe verificar la capacidad del alimentador, las barras, la protección principal, la demanda, el cortocircuito disponible y el comportamiento térmico.
