Cómo organizar un tablero eléctrico industrial de forma segura

Blog

¿Estas listos?

Da el primer paso hacia un futuro más sostenible. ¡Contáctanos hoy para una consulta gratuita y descubre cómo Elecso puede ofrecer soluciones a tus necesidades eléctricas!

El tablero eléctrico es uno de los elementos más importantes de una instalación industrial, comercial o productiva. Desde este punto se distribuye la energía, se protegen los circuitos y se realizan maniobras necesarias para controlar diferentes áreas, equipos y procesos.

Un tablero desordenado, sobrecargado o con componentes mal identificados dificulta el mantenimiento y aumenta la probabilidad de errores durante una intervención. También puede generar sobrecalentamientos, disparos inesperados, pérdidas de producción y dificultades al momento de ampliar la instalación.

Por el contrario, una distribución correctamente diseñada permite localizar rápidamente cada circuito, aislar fallas, facilitar las inspecciones y realizar futuras modificaciones de manera controlada.

Antes de intervenir un tablero eléctrico es indispensable desconectar las fuentes de alimentación, aplicar los procedimientos de bloqueo correspondientes y verificar la ausencia de tensión con instrumentos apropiados.

¿Qué normativa regula los tableros eléctricos en Chile?

En Chile, las instalaciones de consumo de energía eléctrica se encuentran reguladas por el Decreto N.º 8 del Ministerio de Energía y por los pliegos técnicos normativos RIC publicados por la Superintendencia de Electricidad y Combustibles.

Este reglamento establece exigencias mínimas para el diseño, construcción, puesta en servicio, operación, reparación y mantenimiento de las instalaciones eléctricas, con el objetivo de proporcionar condiciones seguras para las personas y los bienes.

El documento específicamente dedicado a esta materia es el Pliego Técnico Normativo RIC N.º 02: Tableros eléctricos. También deben considerarse otros pliegos relacionados con:

  • Alimentadores y demanda.
  • Conductores y canalizaciones.
  • Protección contra tensiones peligrosas.
  • Puesta a tierra y enlace equipotencial.
  • Instalación de equipos.
  • Salas eléctricas.
  • Operación y mantenimiento.
  • Presentación y puesta en servicio de proyectos.

La aplicación exacta de cada requisito depende del tipo de instalación, su potencia, las condiciones ambientales y las características de los equipos conectados.

1. Determina la función del tablero

Antes de seleccionar el gabinete o distribuir los componentes, es necesario definir qué función cumplirá el tablero dentro de la instalación.

El RIC N.º 02 contempla diferentes clasificaciones, entre ellas:

  • Tablero general.
  • Tablero general auxiliar.
  • Tablero de distribución.
  • Tablero de paso.
  • Tablero de comando.
  • Tablero de transferencia.

Un tablero general concentra las protecciones y maniobras principales de la instalación. Un tablero de distribución, en cambio, protege y controla directamente los circuitos asociados con un área, proceso o grupo de consumos.

Definir correctamente su función permite establecer:

  • El nivel de corriente que deberá soportar.
  • La cantidad de circuitos.
  • El tipo de protecciones.
  • El sistema de medición.
  • La capacidad de interrupción.
  • El grado de protección del gabinete.
  • Las condiciones de acceso.
  • La necesidad de alimentación normal y de emergencia.

2. Realiza un levantamiento de cargas

La organización del tablero debe comenzar con un inventario de las cargas que serán alimentadas.

Este levantamiento puede incluir:

  • Iluminación.
  • Tomas de corriente.
  • Motores.
  • Bombas.
  • Sistemas de climatización.
  • Maquinaria industrial.
  • Equipos electrónicos.
  • Sistemas de automatización.
  • Servidores y comunicaciones.
  • Equipos de emergencia.
  • Cargas futuras proyectadas.

No todas las cargas tienen el mismo comportamiento. Un motor puede demandar una corriente elevada durante el arranque, mientras que un equipo electrónico puede ser sensible a variaciones de tensión o perturbaciones de la red.

Por ello, las protecciones y conductores no deben seleccionarse únicamente a partir de la potencia total. También se deben considerar la corriente nominal, el régimen de operación, la demanda, el factor de potencia y las condiciones de instalación.

3. Agrupa los circuitos de manera lógica

La distribución de los circuitos debe seguir una estructura que resulte fácil de entender para operadores y técnicos de mantenimiento.

Una organización industrial puede separar los circuitos en grupos como:

Servicios generales

  • Iluminación.
  • Tomas de servicio.
  • Oficinas.
  • Áreas comunes.
  • Sistemas auxiliares.

Fuerza y maquinaria

  • Motores.
  • Bombas.
  • Compresores.
  • Ventiladores.
  • Equipos de producción.

Control y automatización

  • PLC.
  • Fuentes de alimentación.
  • Sensores.
  • Actuadores.
  • Sistemas de comunicación.

Cargas críticas

  • Servidores.
  • Sistemas de seguridad.
  • Alumbrado de emergencia.
  • Procesos que no pueden detenerse.
  • Equipos respaldados por UPS o generadores.

Esta separación ayuda a localizar fallas y reduce la posibilidad de que una intervención sobre un circuito afecte procesos no relacionados.

También conviene separar físicamente los circuitos de potencia de los circuitos de control y comunicaciones cuando las características del proyecto lo requieran.

4. Selecciona correctamente las protecciones

Cada circuito debe contar con dispositivos de protección adecuados para sus conductores y equipos.

Dependiendo de la instalación, pueden utilizarse:

  • Interruptores automáticos.
  • Fusibles.
  • Interruptores diferenciales.
  • Guardamotores.
  • Relés térmicos.
  • Relés electrónicos.
  • Protección contra pérdida de fase.
  • Protección contra sobretensiones.
  • Relés de sobrecorriente.
  • Sistemas de monitoreo.

La protección debe actuar antes de que una sobrecarga, cortocircuito o falla de aislamiento dañe los conductores o equipos.

No es recomendable aumentar la capacidad de un interruptor solamente para evitar que se dispare. Un disparo reiterado puede indicar una sobrecarga, una falla del equipo, una mala selección de la protección o un problema en el circuito.

5. Coordina las protecciones del tablero

La coordinación permite que, ante una falla, actúe preferentemente la protección más cercana al circuito afectado.

Sin una coordinación adecuada, un cortocircuito en una máquina puede provocar la desconexión del tablero principal y detener completamente la operación.

Una correcta selectividad ayuda a:

  • Limitar el área afectada.
  • Mantener energizados los circuitos sanos.
  • Reducir los tiempos de detención.
  • Facilitar la localización de la falla.
  • Proteger equipos críticos.
  • Mejorar la continuidad operacional.

En instalaciones de mayor potencia puede ser necesario realizar un estudio de cortocircuito, coordinación y selectividad antes de definir los dispositivos y sus ajustes.

6. Distribuye correctamente el cableado interno

El cableado debe seguir trayectorias ordenadas, protegidas y accesibles para inspección.

El RIC N.º 02 establece que el cableado interno debe disponerse de forma que permita el paso cómodo y seguro de los conductores. Cuando se utilizan bandejas portaconductores dentro del tablero, estas no deben ocuparse por encima del límite indicado por el pliego.

Además, en los tableros alcanzados por el requisito correspondiente, los conductores provenientes de consumos externos deben conectarse mediante regletas, en lugar de llegar directamente a los terminales de los dispositivos de protección o comando.

Para conseguir una instalación ordenada se recomienda utilizar:

  • Canaletas portacables.
  • Regletas de conexión.
  • Barras de distribución.
  • Terminales adecuados.
  • Prensaestopas.
  • Marcadores para conductores.
  • Separadores.
  • Abrazaderas y fijaciones.
  • Rieles DIN.
  • Distribuidores de potencia.

Los conductores no deben quedar sometidos a tensión mecánica, curvas excesivamente cerradas o contacto con bordes que puedan deteriorar su aislamiento.

7. Evita saturar el tablero

Un tablero completamente ocupado puede funcionar en el presente, pero dificultará cualquier mantenimiento o ampliación futura.

Aunque el espacio disponible debe definirse técnicamente para cada proyecto, es recomendable contemplar capacidad para:

  • Nuevos interruptores.
  • Regletas adicionales.
  • Relés de control.
  • Equipos de medición.
  • Dispositivos de comunicación.
  • Sistemas de protección.
  • Canalización de nuevos conductores.
  • Mejoras de automatización.

Esta reserva no debe limitarse únicamente a módulos vacíos. También se debe comprobar que el tablero disponga de capacidad térmica, espacio para el cableado y margen suficiente en barras, alimentadores y protecciones principales.

Agregar nuevos módulos sin analizar estos aspectos puede provocar sobrecalentamiento o superar la capacidad original de la instalación.

8. Equilibra las cargas trifásicas

En un tablero trifásico, las cargas monofásicas deben distribuirse de la manera más equilibrada posible entre las fases.

Un desequilibrio importante puede producir:

  • Diferencias de corriente.
  • Sobrecalentamiento de conductores.
  • Pérdidas adicionales.
  • Variaciones de tensión.
  • Funcionamiento deficiente de motores.
  • Sobrecarga del conductor neutro.
  • Disparos de protecciones.
  • Reducción de la vida útil de los equipos.

La distribución inicial debe comprobarse mediante mediciones durante la operación real.

También es necesario revisar el equilibrio después de incorporar nuevas cargas, ya que una instalación inicialmente balanceada puede dejar de estarlo después de varias ampliaciones.

9. Considera la temperatura y ventilación

Los interruptores, variadores, fuentes de alimentación, contactores y otros componentes generan calor durante su funcionamiento.

Cuando el tablero no puede disipar adecuadamente esa energía, aumenta la temperatura interior y se acelera el envejecimiento de los equipos.

El diseño debe considerar:

  • Potencia disipada por los componentes.
  • Temperatura del ambiente.
  • Exposición solar.
  • Ventilación natural.
  • Ventilación forzada.
  • Filtros.
  • Intercambiadores de calor.
  • Equipos de climatización.
  • Distancias entre componentes.
  • Acumulación de polvo.

Las entradas y salidas de ventilación deben mantenerse limpias. También es necesario evaluar si el tablero se instalará en ambientes húmedos, corrosivos, costeros o con presencia de partículas.

10. Conecta a tierra las partes metálicas

La puesta a tierra es una medida fundamental para reducir el riesgo frente a fallas de aislamiento.

El RIC N.º 02 exige asegurar la correcta conexión a tierra de los elementos metálicos que componen el tablero. Esto incluye el gabinete y otras partes conductoras que puedan quedar energizadas accidentalmente.

Además, debe comprobarse:

  • La continuidad de los conductores de protección.
  • La conexión de puertas metálicas cuando corresponda.
  • La unión de placas de montaje.
  • El estado de las barras de tierra.
  • La identificación de los conductores.
  • La coordinación con el sistema general de puesta a tierra.

La continuidad no debe suponerse por el simple contacto entre piezas metálicas pintadas, atornilladas o montadas mecánicamente.

11. Identifica todos los circuitos y componentes

Cada dispositivo debe poder relacionarse fácilmente con el circuito que controla o protege.

El etiquetado debe ser:

  • Legible.
  • Permanente.
  • Resistente al ambiente.
  • Coherente con los planos.
  • Comprensible para mantenimiento.
  • Actualizado después de cada modificación.

Se recomienda identificar:

  • Tablero.
  • Alimentador.
  • Interruptor general.
  • Circuitos de salida.
  • Contactores y relés.
  • Regletas.
  • Conductores.
  • Fuentes de energía.
  • Sistemas de emergencia.
  • Tensiones presentes.
  • Riesgos especiales.

También debe existir documentación actualizada con diagramas unilineales, cuadros de carga, planos y registros de modificaciones.

Un tablero correctamente etiquetado reduce errores y disminuye el tiempo necesario para localizar una falla.

12. Incorpora señalización e instrumentos de medición

Los tableros deben proporcionar información clara sobre su estado.

El RIC N.º 02 establece requisitos de señalización de presencia de energía y contempla instrumentos de medición de tensión y corriente para tableros de determinada capacidad. Para tableros con capacidad igual o superior a 100 A, el pliego exige instrumentos que indiquen tensión y corriente en cada fase.

La instrumentación puede complementarse con:

  • Medidores multifunción.
  • Analizadores de redes.
  • Indicadores de fase.
  • Alarmas de temperatura.
  • Monitoreo remoto.
  • Registro de consumo.
  • Medición del factor de potencia.
  • Control de demanda.

Estos dispositivos permiten detectar desequilibrios, sobrecargas y comportamientos anormales antes de que se conviertan en una falla.

¿Cómo ampliar un tablero eléctrico?

La ampliación debe planificarse como una modificación de la instalación y no como la simple incorporación de un interruptor adicional.

El procedimiento debe considerar:

  1. Revisar los planos y antecedentes existentes.
  2. Determinar la carga del nuevo circuito.
  3. Verificar la capacidad del alimentador.
  4. Revisar la capacidad de barras y protecciones.
  5. Confirmar la capacidad de cortocircuito.
  6. Evaluar el espacio y la disipación térmica.
  7. Desenergizar y bloquear todas las fuentes.
  8. Verificar la ausencia de tensión.
  9. Instalar los nuevos componentes.
  10. Actualizar el etiquetado y los planos.
  11. Realizar mediciones y pruebas.
  12. Gestionar la declaración correspondiente cuando aplique.

El Decreto N.º 8 establece que las instalaciones deben desarrollarse de acuerdo con un proyecto técnicamente elaborado y ser ejecutadas y dirigidas por instaladores eléctricos autorizados o profesionales habilitados según el alcance del proyecto.

Errores frecuentes al organizar un tablero

Entre los problemas más habituales se encuentran:

  • Instalar circuitos sin una distribución lógica.
  • Mezclar potencia, control y comunicaciones.
  • Utilizar conductores sin identificación.
  • Dejar cables sueltos dentro del gabinete.
  • Conectar varios conductores en terminales no diseñados para ello.
  • Sobrecargar las canaletas.
  • Instalar protecciones de capacidad incorrecta.
  • No coordinar los interruptores.
  • Omitir la puesta a tierra de partes metálicas.
  • Incorporar cargas sin revisar el alimentador.
  • No considerar la temperatura interior.
  • Mantener planos desactualizados.
  • Dejar espacios abiertos sin cubiertas.
  • Realizar ampliaciones improvisadas.

Lista de comprobación para un tablero eléctrico

Antes de poner en servicio o modificar un tablero, comprueba:

  • Función y clasificación claramente definidas.
  • Capacidad adecuada para la carga.
  • Protecciones correctamente seleccionadas.
  • Conductores dimensionados.
  • Circuitos ordenados e identificados.
  • Regletas y barras correctamente instaladas.
  • Puesta a tierra verificada.
  • Ventilación suficiente.
  • Equilibrio entre fases.
  • Espacio para mantenimiento.
  • Señalización de presencia de energía.
  • Diagramas y planos actualizados.
  • Pruebas eléctricas realizadas.
  • Acceso restringido a personal autorizado.

¿Cuándo se debe recurrir a un profesional?

Se requiere la intervención de personal calificado cuando se debe:

  • Diseñar un tablero nuevo.
  • Ampliar una instalación.
  • Reemplazar protecciones.
  • Modificar alimentadores.
  • Equilibrar un sistema trifásico.
  • Investigar disparos reiterados.
  • Realizar estudios de coordinación.
  • Corregir sobrecalentamientos.
  • Declarar una instalación.
  • Actualizar una instalación antigua.
  • Trabajar en tableros industriales.

Toda instalación de consumo debe ser proyectada, ejecutada y dirigida por un instalador eléctrico autorizado por la SEC o por un profesional legalmente habilitado, de la clase correspondiente al trabajo ejecutado.

Optimización de tableros eléctricos con Elecso

En Elecso desarrollamos soluciones eléctricas para empresas, industrias, talleres y centros productivos.

Nuestro trabajo puede incluir evaluación de tableros, reorganización de circuitos, mantenimiento, identificación de puntos críticos, ampliaciones y mejoras destinadas a aumentar la seguridad y continuidad operacional.

Un tablero correctamente diseñado no solo distribuye energía. También facilita el mantenimiento, protege los equipos y prepara la instalación para las necesidades futuras de la empresa.

¿Necesitas organizar, ampliar o modernizar un tablero eléctrico?

Contacta a Elecso para evaluar las condiciones de tu instalación y desarrollar una solución acorde con los requerimientos de tu proyecto.

Preguntas frecuentes

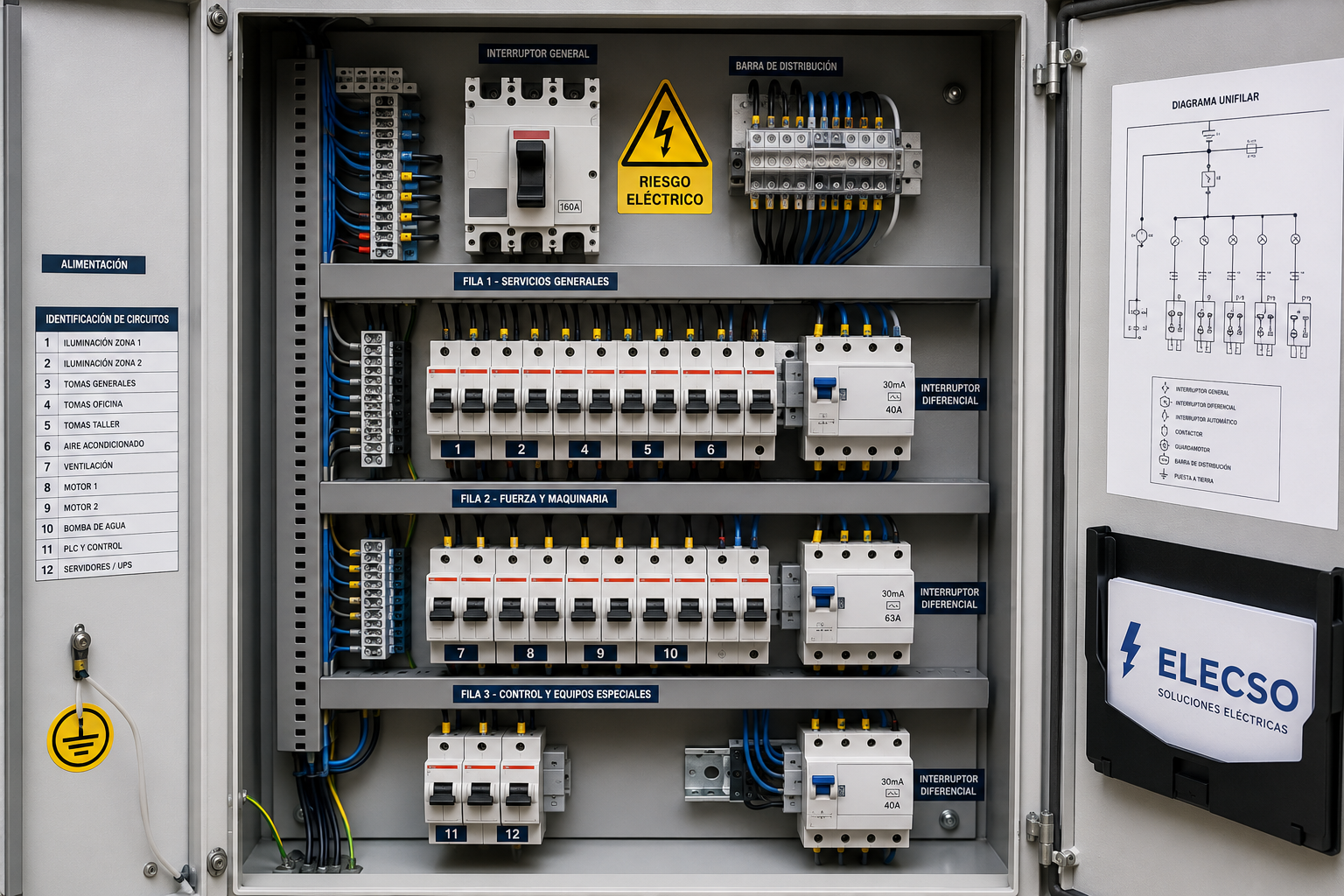

¿Cómo se deben organizar los circuitos de un tablero?

Deben agruparse siguiendo una lógica clara, por ejemplo: iluminación, tomas, fuerza, motores, automatización, servicios auxiliares y cargas críticas.

¿Es obligatorio dejar un 20 % de espacio libre?

El porcentaje del 20 % mencionado habitualmente en contenidos extranjeros no debe considerarse automáticamente una obligación normativa en Chile. La reserva debe definirse según la capacidad futura, el cableado, la disipación térmica y las características del proyecto.

¿Qué diferencia existe entre un diferencial y un interruptor automático?

El interruptor automático protege principalmente frente a sobrecargas y cortocircuitos. El dispositivo diferencial detecta corrientes de fuga y se utiliza como parte de las medidas de protección contra contactos eléctricos.

¿Por qué deben equilibrarse las fases?

Porque una distribución desequilibrada puede provocar sobrecalentamiento, variaciones de tensión, pérdidas y funcionamiento deficiente de los equipos.

¿Puedo agregar un interruptor si queda espacio en el tablero?

El espacio físico no garantiza que la instalación tenga capacidad eléctrica. Antes de ampliar se deben revisar el alimentador, las barras, la protección principal, la demanda, el cortocircuito y las condiciones térmicas.

¿Quién puede modificar un tablero eléctrico en Chile?

La modificación debe ser proyectada y ejecutada por personal autorizado o profesional habilitado, con la clase y competencia correspondientes al alcance de la instalación.
