Funcionamiento del interruptor en vacío dentro de una celda de media tensión

En los sistemas eléctricos de media tensión, la seguridad, la confiabilidad y la continuidad del suministro dependen en gran medida de los equipos de maniobra y protección instalados. Uno de los dispositivos más importantes dentro de una celda de media tensión es el interruptor en vacío, ya que es el encargado de abrir y cerrar el circuito tanto en condiciones normales de operación como ante la presencia de una falla eléctrica.

El interruptor en vacío se ha consolidado como una de las tecnologías más utilizadas en media tensión debido a su alta capacidad de interrupción, su bajo mantenimiento y su desempeño confiable frente a corrientes de falla elevadas. Aunque suele mencionarse como parte del conjunto de la celda, su funcionamiento interno no siempre es comprendido en detalle.

En este artículo explicamos de forma clara cómo opera un interruptor en vacío dentro de una celda de media tensión, cuáles son sus componentes principales y por qué es una solución clave en instalaciones industriales, comerciales y de infraestructura.

¿Qué es un interruptor en vacío y cuál es su función?

Un interruptor en vacío es un dispositivo de maniobra diseñado para operar en sistemas de media tensión, normalmente en rangos que van desde algunos kilovoltios hasta valores superiores a 30 kV. Su función principal es interrumpir o restablecer el flujo de corriente eléctrica de manera segura y controlada.

Este tipo de interruptor utiliza el vacío como medio de extinción del arco eléctrico, lo que permite una interrupción rápida y eficiente de la corriente. Dentro de una celda de media tensión, el interruptor en vacío actúa como el elemento central del sistema de protección, trabajando en conjunto con relés y sistemas de medición.

Además de actuar ante fallas, permite realizar maniobras operativas durante mantenimientos, pruebas o cambios de configuración, garantizando la seguridad del personal y de los equipos conectados.

Principio de funcionamiento del interruptor en vacío

El funcionamiento del interruptor en vacío se basa en un principio físico sencillo pero altamente efectivo. Cada fase del interruptor cuenta con una cámara sellada en vacío, dentro de la cual se encuentran los contactos eléctricos.

Cuando el interruptor está cerrado, la corriente fluye normalmente a través de los contactos. Al recibir una orden de apertura, los contactos se separan rápidamente, generando un arco eléctrico. Sin embargo, al encontrarse en un medio sin partículas ionizables, el arco no puede mantenerse.

En sistemas de corriente alterna, al producirse el primer cruce por cero de la corriente, el arco se extingue casi de inmediato. Este proceso ocurre en milisegundos, lo que permite interrumpir corrientes elevadas sin generar daños térmicos significativos ni un desgaste excesivo de los contactos.

Componentes principales de un interruptor en vacío

Aunque externamente puede parecer un equipo compacto, el interruptor en vacío está compuesto por varios elementos fundamentales que garantizan su funcionamiento confiable.

Las cámaras de vacío son el núcleo del sistema y están diseñadas para soportar altas tensiones y múltiples operaciones a lo largo de su vida útil. Los contactos fijos y móviles se fabrican con materiales especiales que reducen el desgaste y aseguran una buena conductividad eléctrica.

El mecanismo de operación, que puede ser manual, motorizado o mediante resortes, es el encargado de ejecutar la maniobra de apertura y cierre con la velocidad adecuada. El sistema de disparo recibe las señales de los relés de protección y ordena la apertura automática ante una falla. Finalmente, los contactos auxiliares permiten la señalización, el control y la integración con sistemas de supervisión y automatización.

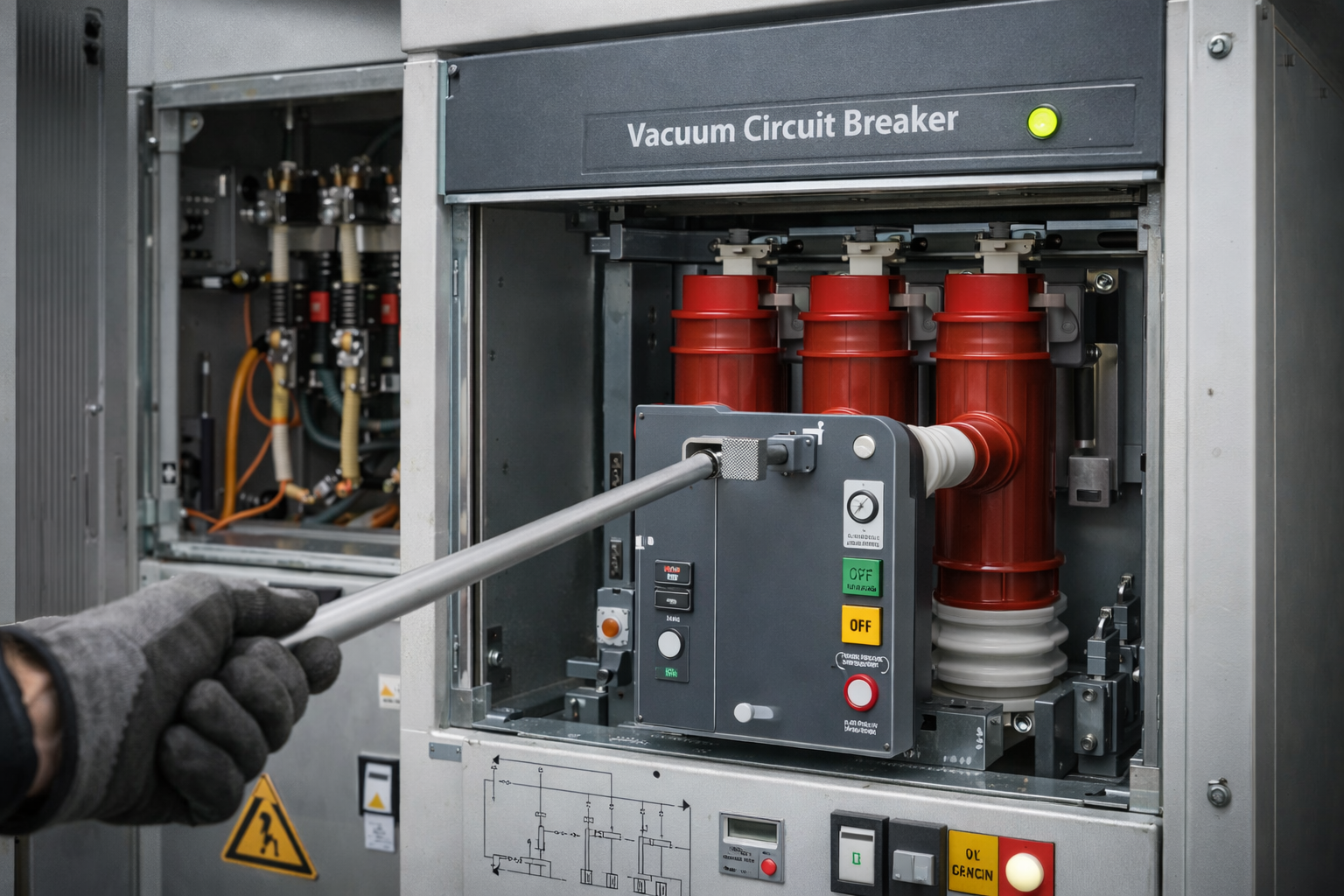

Integración del interruptor en vacío en una celda de media tensión

Dentro de una celda de media tensión, el interruptor en vacío se instala en un compartimiento metálico independiente, diseñado para contener eventos eléctricos y proteger al operador. Esta disposición permite una operación segura incluso en condiciones de falla.

El interruptor trabaja de forma coordinada con transformadores de corriente, transformadores de potencial y relés de protección. Ante una condición anormal, el relé detecta la falla y envía la señal de disparo al interruptor, que actúa de manera inmediata.

En muchas celdas modernas, el interruptor en vacío es extraíble, lo que facilita las labores de inspección, prueba y mantenimiento sin necesidad de desenergizar completamente la instalación.

Ventajas del interruptor en vacío en media tensión

El uso de interruptores en vacío ofrece importantes beneficios técnicos y operativos. Entre los más destacados se encuentran su larga vida útil, debido al bajo desgaste de los contactos, y su mínimo mantenimiento, al no utilizar aceite ni gases especiales.

Su alta velocidad de operación mejora la protección de transformadores, cables y equipos sensibles, mientras que su confiabilidad reduce la probabilidad de paros no programados. Además, son compatibles con sistemas de automatización y control remoto, lo que los hace ideales para instalaciones modernas.

Comparación con otras tecnologías de interrupción

En media tensión también existen interruptores en aire o con gas. Sin embargo, el interruptor en vacío ofrece un equilibrio muy favorable entre desempeño, seguridad y simplicidad.

Comparado con el aire, el vacío permite una extinción del arco mucho más eficiente. Frente a tecnologías basadas en gas, elimina riesgos ambientales y reduce la complejidad del mantenimiento, lo que explica su amplia adopción en proyectos nuevos y en procesos de modernización.

Importancia del interruptor en vacío en sistemas eléctricos actuales

El interruptor en vacío es hoy un componente esencial en cualquier proyecto de media tensión que busque altos niveles de seguridad, confiabilidad y eficiencia operativa. Su diseño compacto, su facilidad de integración y su desempeño confiable lo convierten en una solución adecuada tanto para nuevas instalaciones como para la actualización de sistemas existentes.

En Elecso, entendemos la importancia de seleccionar equipos de protección confiables para celdas de media tensión. Por ello, impulsamos soluciones técnicas que aseguran la protección de activos críticos, la continuidad del suministro eléctrico y la seguridad de las instalaciones.

Preguntas frecuentes sobre interruptores en vacío (FAQ)

¿Por qué se utiliza el vacío para interrumpir la corriente?

Porque el vacío impide que el arco eléctrico se mantenga, permitiendo una interrupción rápida y eficiente con menor desgaste de los contactos.

¿Qué nivel de tensión puede manejar un interruptor en vacío?

Generalmente se utilizan en sistemas de media tensión, desde algunos kilovoltios hasta valores superiores a 30 kV, dependiendo del diseño y la aplicación.

¿Requieren mucho mantenimiento los interruptores en vacío?

No. Una de sus principales ventajas es el bajo mantenimiento, ya que no utilizan aceite ni gases especiales y presentan poco desgaste interno.

¿Cuál es la diferencia entre un interruptor en vacío y uno en aire?

El interruptor en vacío extingue el arco de forma más rápida y controlada, ofreciendo mayor confiabilidad y menor mantenimiento que los interruptores en aire.

¿Es posible automatizar un interruptor en vacío?

Sí. Estos interruptores pueden integrarse fácilmente con sistemas de control, protección y automatización para operación remota y monitoreo.
